Y5-47II型高效低噪声锅炉离心引风机

（1）用途  Y5-47II型锅炉引风机适用于燃用各种煤质并配有消烟除尘装置的0.2～20t/h工业锅炉。凡进气条件相当，性能又相适应者，均可采用，但最高温度不得超过250℃。

（2）型式及特点

1）型式

①引风机制成单吸入，机号有NO3.15、4、5、6、7、8、9、10、11、12、12.4等11种

②引风机可制成左旋转或右旋转两种型式。从传动组一端正视风机，如叶轮顺时针旋转称为右旋转，以“右”表示。逆时针旋转称为左旋转，以“左”表示

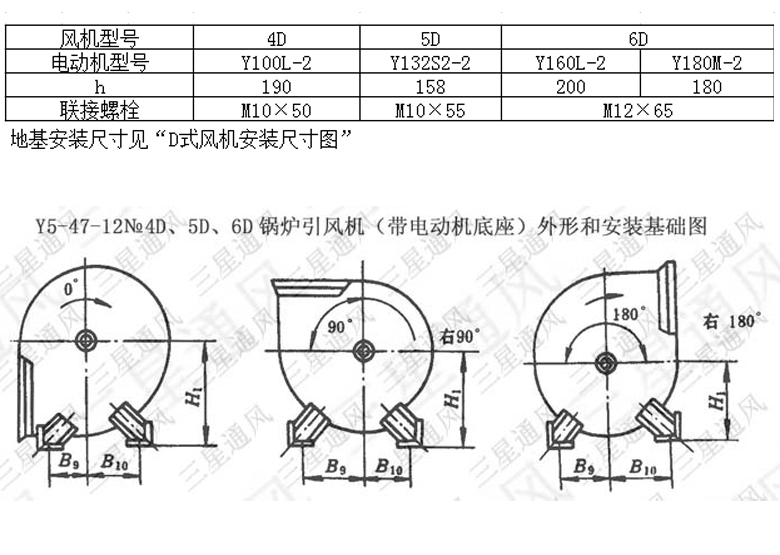

③风机的出风口位置以机壳的出风口角度表示。“左”“右”均可制成0°、90°、180°三种角度

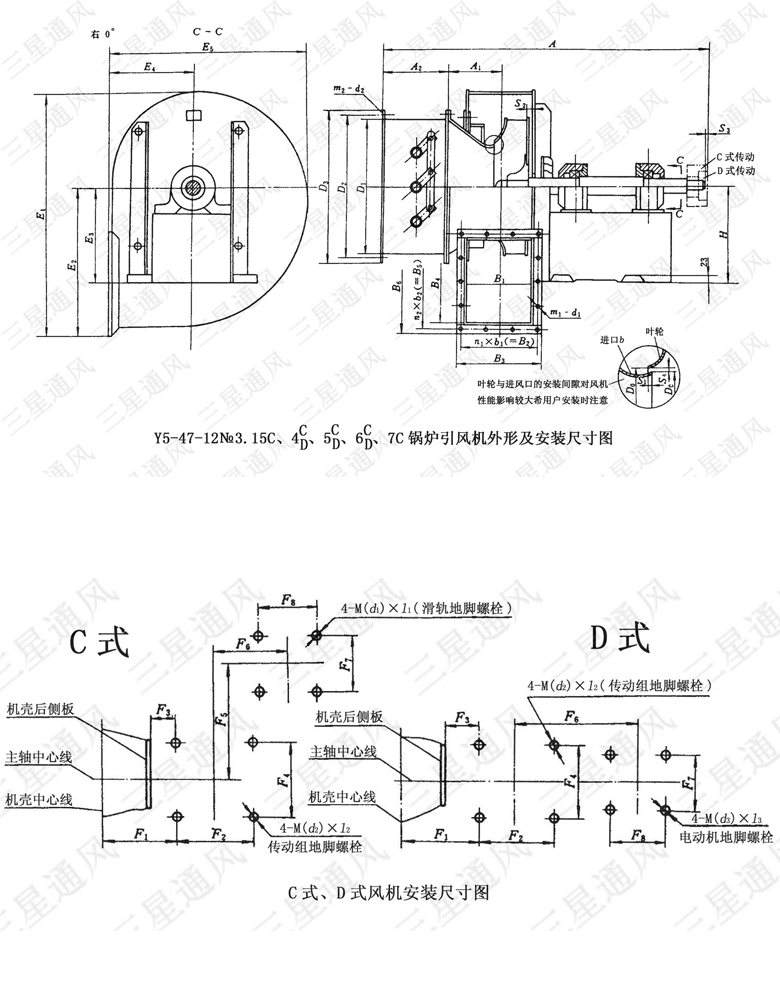

④风机的传动方式为C式、D式，电动机与风机联接分别采用带轮传动和弹性联轴器直接传动。

2）特点

Y5-47II型风机是在原风机Y5-47型风机性能基础上改进的产品，该风机最佳工况点的全压内效率为85.6%，噪声指标（比A声级）为12.5dB.

Y5-47II型风机与原Y5-47型风机相比较，由于进行了一系列改进，使噪声值有显著降低，为了更好地满足锅炉配套的要求，新增加了NO3.15C(配0.2～0.5t锅炉）、4D(配0.7～1t锅炉）、5D(配2t锅炉）、6D(配4t锅炉）、7C(配4t,6t锅炉）、10D(配6t锅炉）、11D(配10t锅炉）共7种机号

当前工业锅炉系列型号较多，燃用煤质优劣悬殊，配用的除尘器及安装管道阻力不一，所需的引风机的风量风压差异较大，为适应上述情况，考虑到风机的经济性及运转平衡可靠性，该风机采用D式、C式两种传动方式（即联轴器与V带传动），其中0.7-20t/h的锅炉均有D式传动的引风机与之匹配，0.2～10t/h的锅炉均有C式传动的引风机与之匹配。对于V传动使用单位可根据实际情况自行变换主轴转速来获得较理想的风量、全压。

（3）结构  风机由叶轮、机壳、进风口、传动组和调节门等部分组成。

1）叶轮有12片材料为16Mn的后倾平板叶片，焊接于弧锥形轮盖与平板形的轮盘中间，经动平衡校正，因此运转平稳，有较高的强度和耐磨性，使用寿命较长。

2）机壳用钢板焊接成蜗形壳体。从NO98以上“左”“右”转通用。

3）传动组的主轴由优质钢制成采用滚动轴承（NO3.15-7采用低噪声型轴承）二只并列的轴承座，用2号的钙钠基润滑脂和风叶自冷，结构简单。

4）进风口为敛散式的进风口，制成整体结构，用螺栓固定在机壳入口侧。

5）Y5-47系列风机均配有调节门，用以调节风机的流量。NO6以下风机采用3个叶片，百叶窗式结构，关闭灵活结构简单，NO7以上风机采用11个叶片梅花型结构，调节效率高，结构可靠。调节门轴向安装在进风口前面，调节范围由90°（全闭）到0°（全开)调节门的扳手位置，从进风口方向看，对右旋转风机，扳手逆时针转动是由全闭到全

为使调节门各部分正常工作，必须保证很好的润滑。又因引风机气体温度较高，润滑脂采用了耐高温（260℃）开，对左旋转风机，扳顺时针转动是由全闭到全开。的澎滑土脂，因它在高温运转时仍能保证润滑作用。

（4） 性能的选择与应用

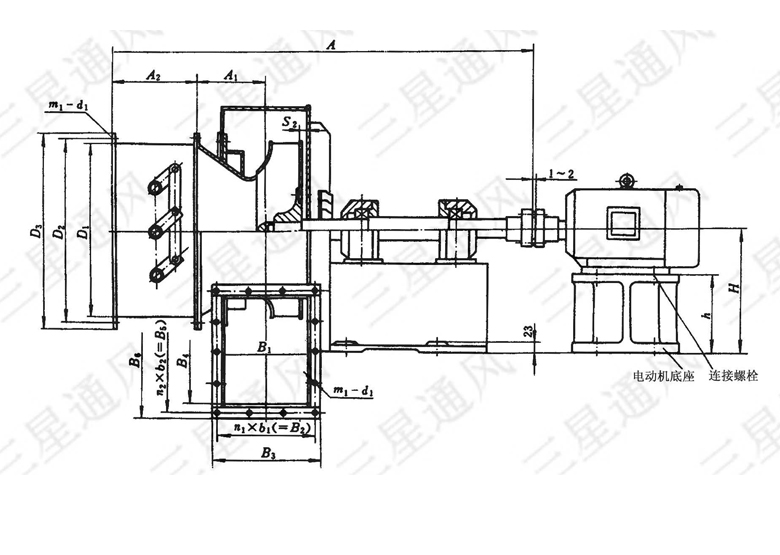

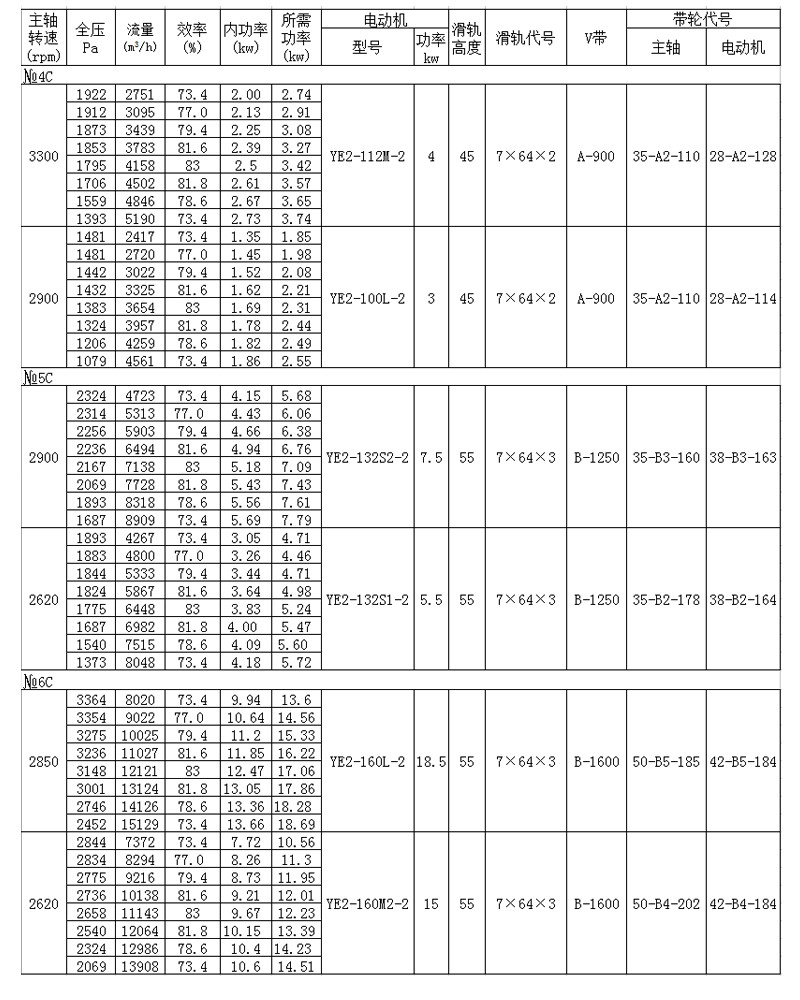

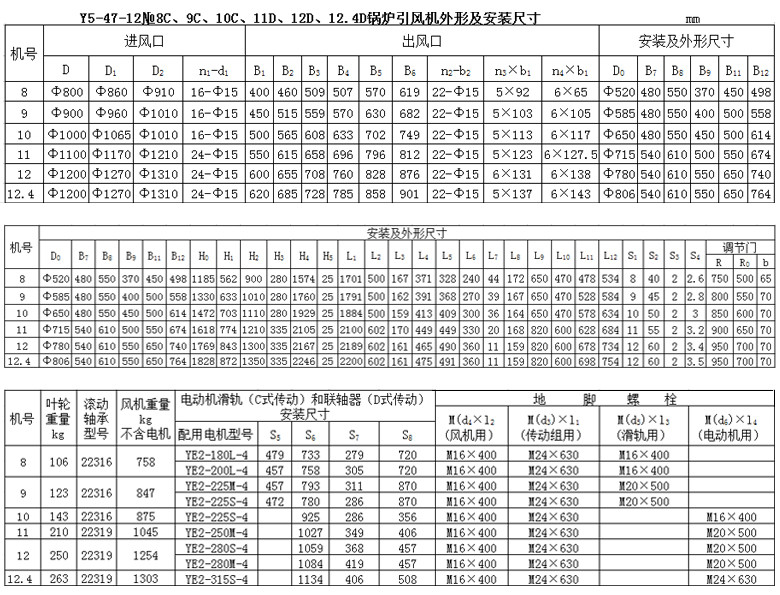

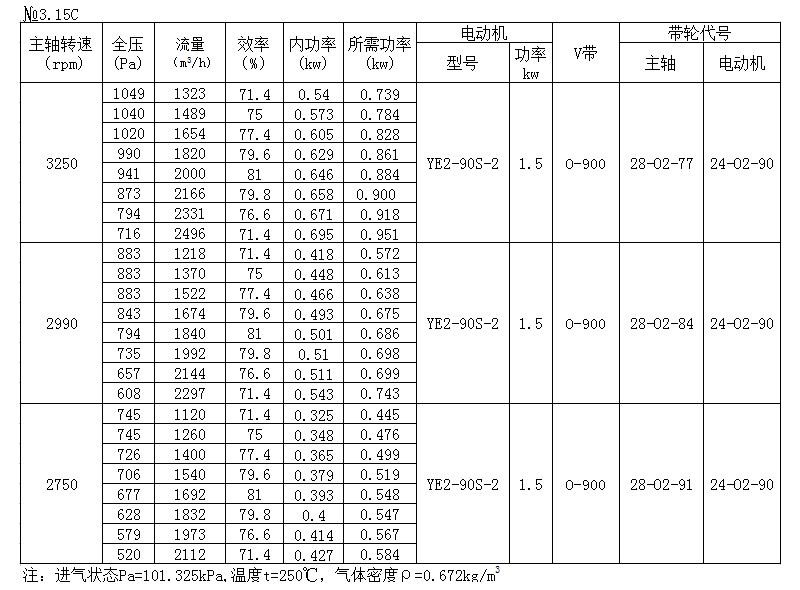

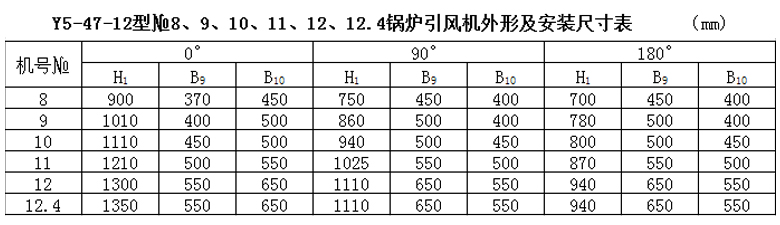

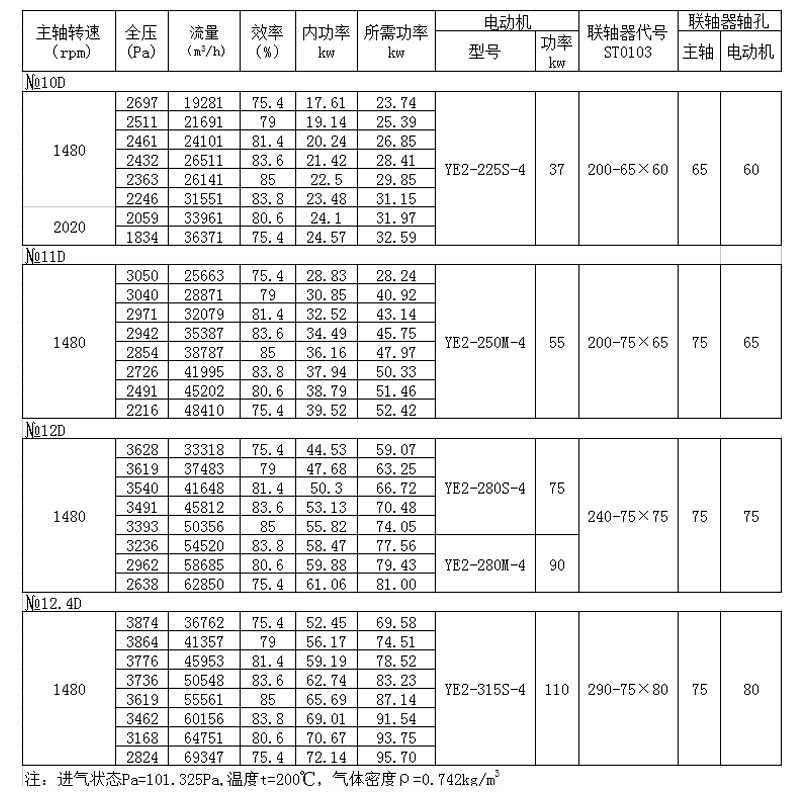

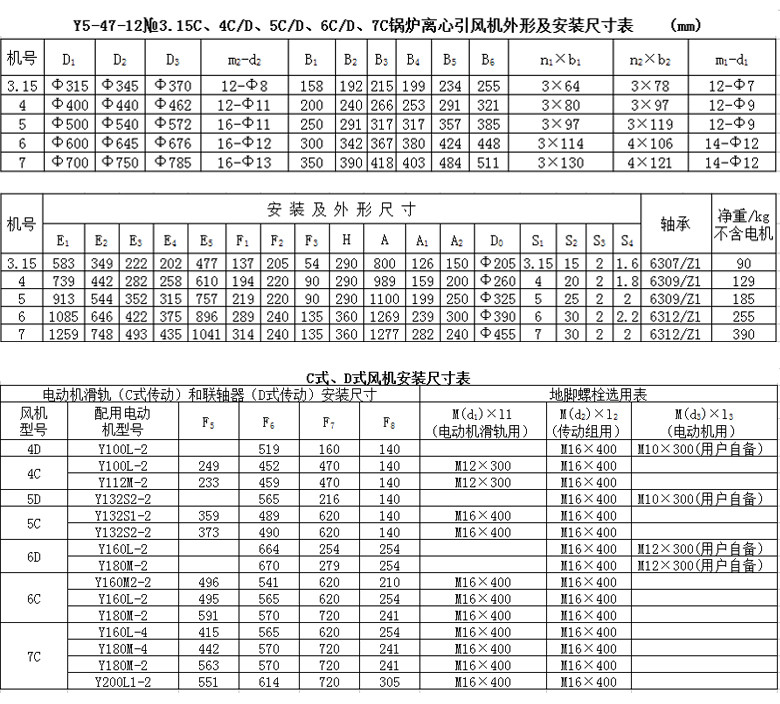

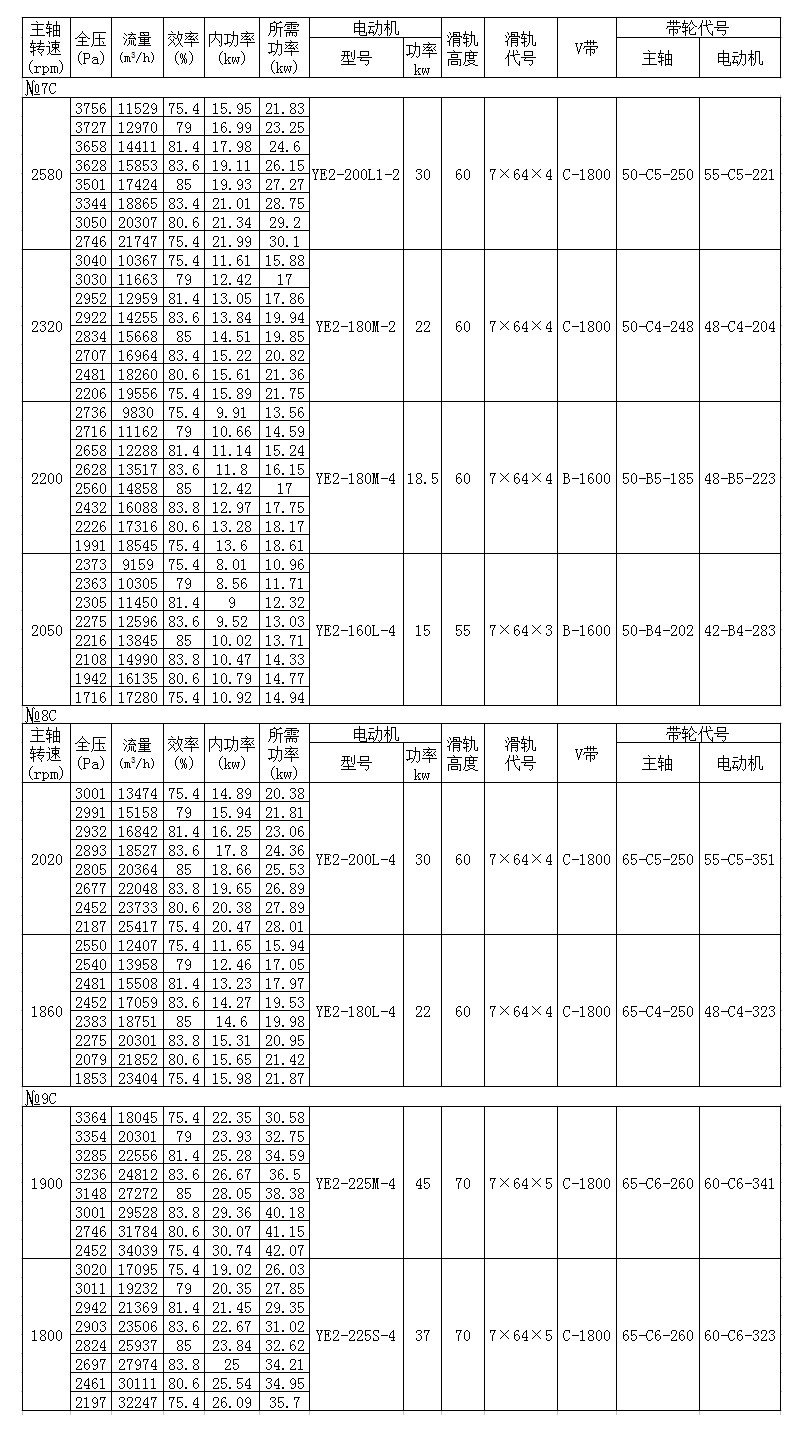

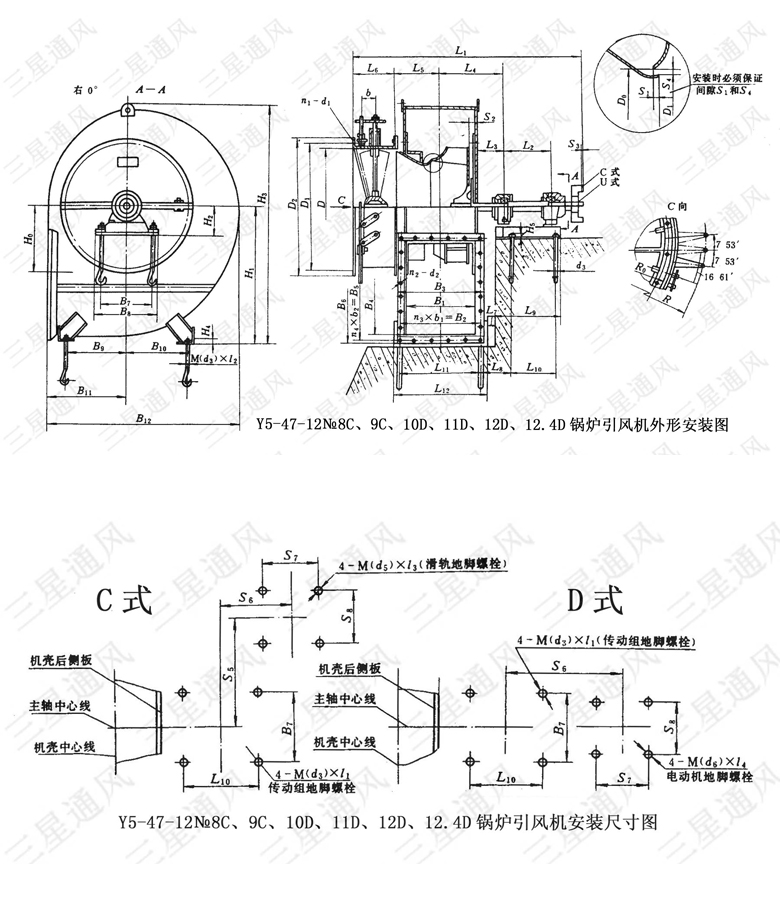

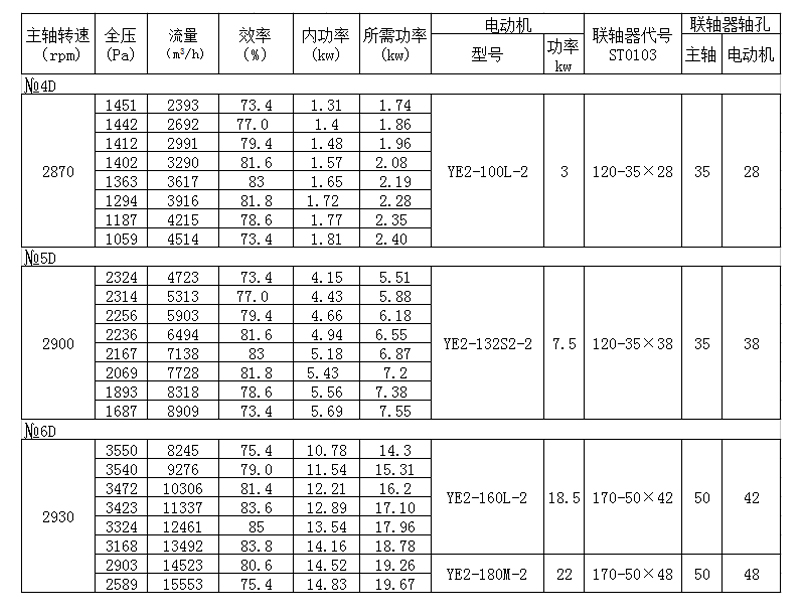

在性能与选用件表中№3.15按气体温度t=250℃，大气压力Pa=101.325kPa,气体密度ρ=0.67kg/m3时的烟气介质计算。№4以上按气体温度t=200℃，大气压力Pa=101.325kPa,气体密度ρ=0.74kg/m3的烟气介质计算，风机的选择曲线与性能表均指调节门叶片为全开(0°)时的风机性能。
