9-19/26型离心高压风机

一、通风机的用途

9-19、9-26型离心通风机，一般用于锻治炉及高压强制通风，并可广泛用于输送物料、输送空气及无腐蚀性不自然、不含粘性物质之气体。介质温度一般不超过50℃（最高不超过80℃）介质中所含尘土及硬质颗粒不大于150mg/m。

二、通风机的型式 本通风机为单吸入式，有NO4、4.5、5、5.6、6.3、7.1、8、9、10、11.2、12.5、14、16共13个机号。通风机可制成右旋和左旋两种。从电机一端正视，如叶轮顺时针旋转称右旋风机，以“右”表示；逆时针旋转称左旋风机，以“左）表示风机的出口位置以机壳的出口角度表示。“左”、“右”均可制成0°、45°、90°、135°、180°、225°共六种角度。  风机的传动方式为A(NO4～6.3)和D式（NO7.1～16)两种。

三、通风机的结构 NO4～6.3主要由叶轮、机壳、进风口、支架等组成。

叶轮：9-19型风机叶片为12片，9-26型风叶风机叶片为16片。均属前向弯曲叶型。叶轮扩压器外缘最高圆周速度不超过140m/s。叶轮成型后经静、动平衡校正，故运转平衡。

机壳：用普通钢板焊接成蜗形壳整体。

进风口：做成收敛式流线型的整体结构，用螺栓固定在前盖板组上。

传动组：由主轴、轴承箱、联轴器等组成。主轴由优质钢制成，轴承箱整体结构，采用滚动轴承，用轴承润滑脂润滑。

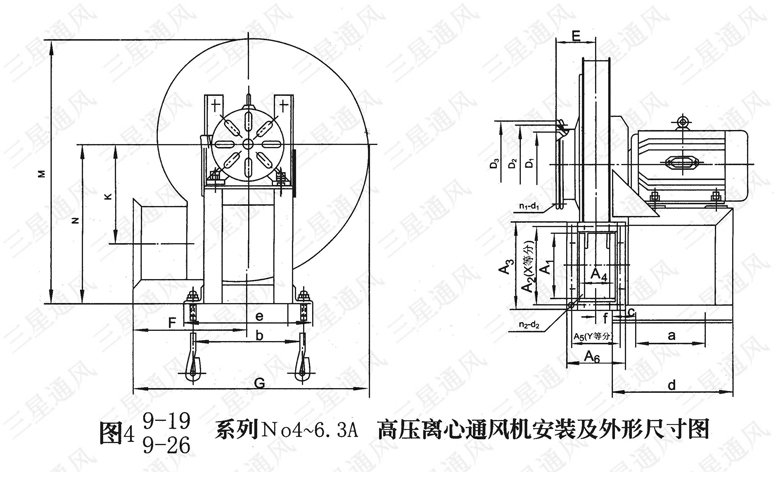

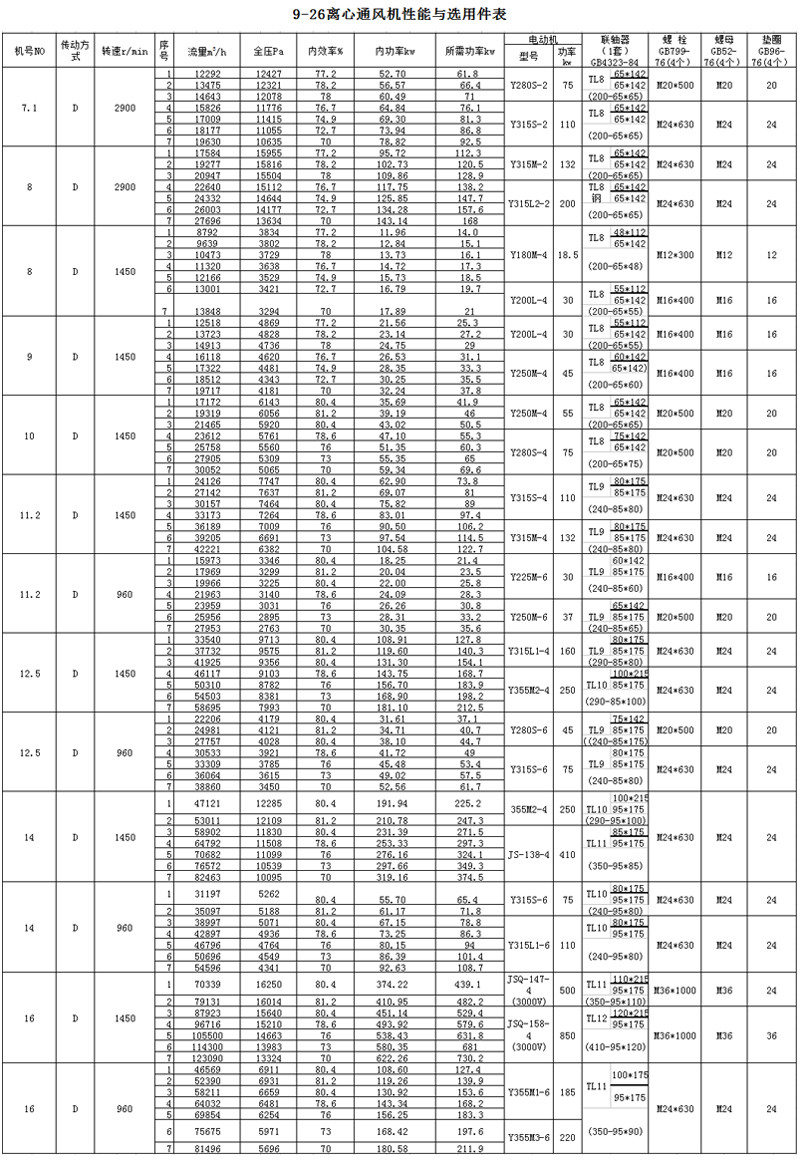

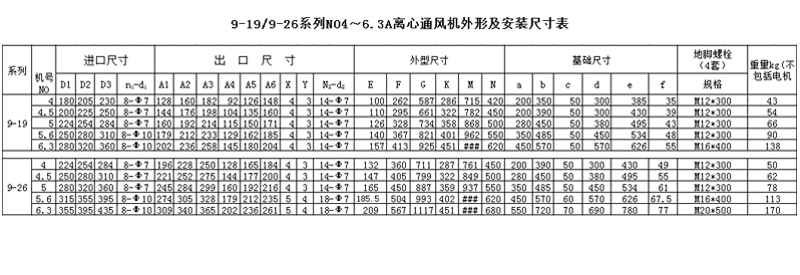

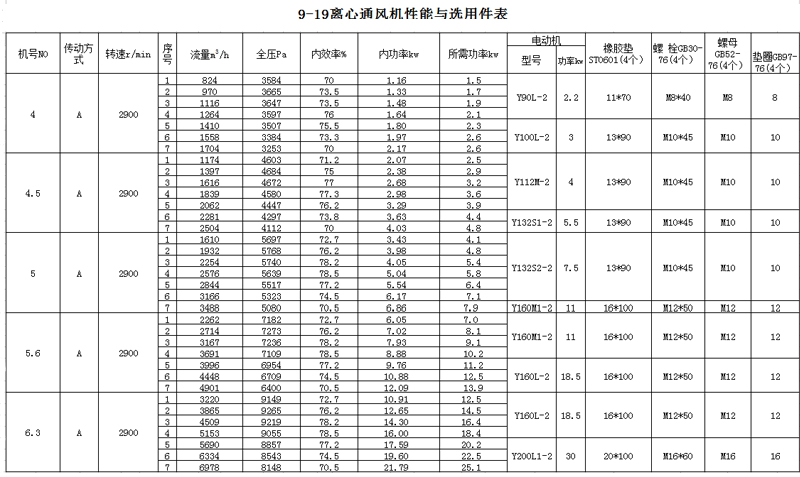

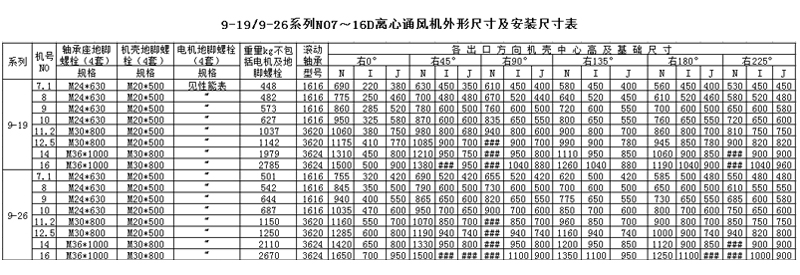

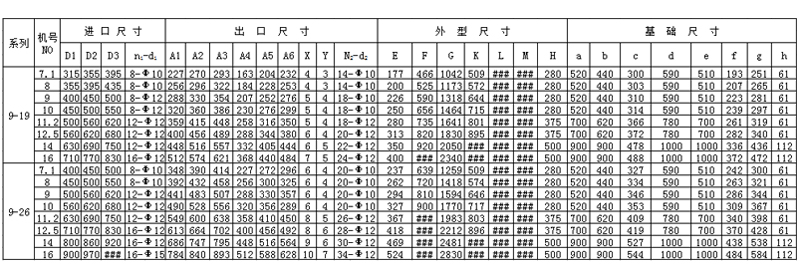

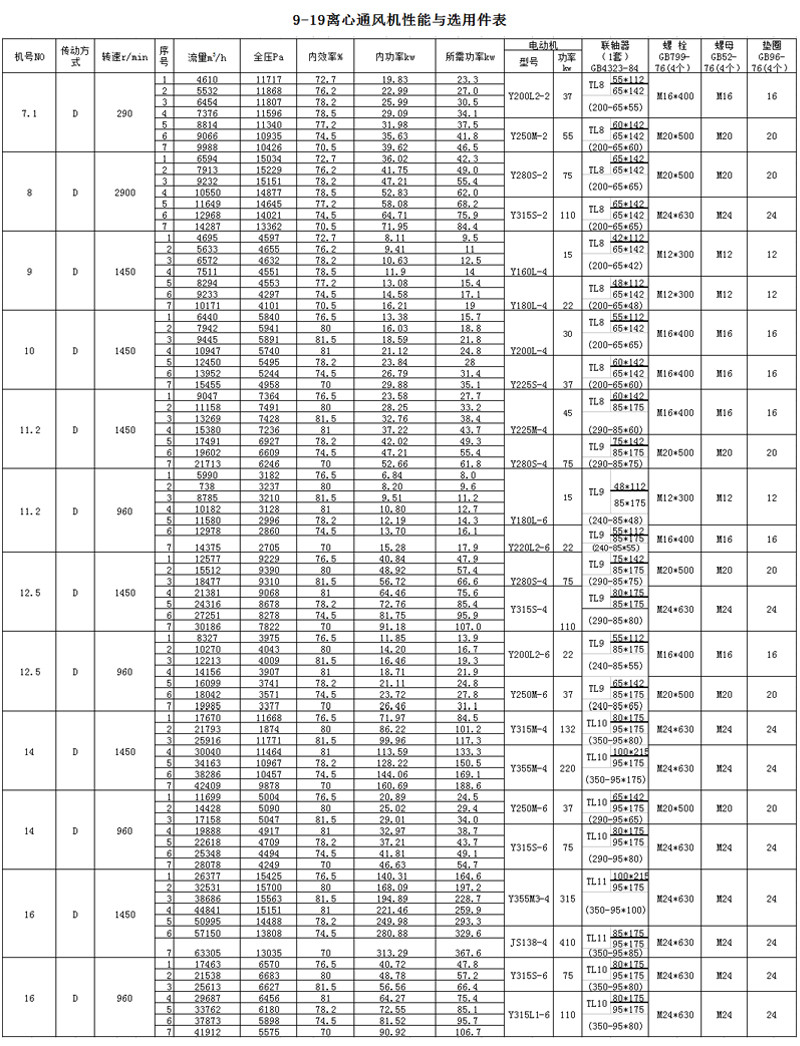

四、通风机的性能与选择

9-19与9-26型风机只给NO10样机的无因次性能表及曲线。由给出的无因次性能表或曲线计算NO10以上风机的有因次性能。

由无因次参数计算有因次参的公式：

1、Q=900π*D22*U2*式中：Q-流量（m3/h)    P-全压（Pa)     D2-叶轮叶片外缘直径（m)    U2-叶轮叶片外缘线速度（m/s)  P1-进气密度（kg/m3)  Kp-全压压缩性系数    Nin-内功率（Kw)  Nre-所需功率（kw） ηm-机械效率   （A式传动取1，D式传动取0.98)

K-电机的储备系数当使用状态为非标准状态时，必须把非标准状态的性能换算到标准状态的性能，然后根据换算性能选择风机。其换算公式如下：风机性能一般均指在标准状态下输送气体的性能。标准状态指大气压Pa=101300Pa,大气温度t=20℃，相对温度50%，空气密度P=1.2kg/m3五、通风机的安装和使用

安装前：应对风机各部件进行全面检查，机件是否完整，叶轮与机壳的旋转方向是否一致，各部联接是否紧密。叶轮、主轴、轴承等主要机件有无损伤，传动组是否灵活等。

安装时：注意检查机壳，壳内不应有掉入、遗留的工具和杂物。在一些结合面上为了防止生锈、减少拆卸困难，应涂上一层润滑脂或机械油。风机与地基结合面，进出风管道联接时应调整使之自然吻合，不得强行联接，更不许将管道重量在在风机各部件上。并注意保证风机的水平位置。

安装要求：

（1）按图纸所示的位置尺寸安装，为确保高效率特别要保证进风口与叶轮的轴向和径向间隙尺寸。

（2）安装后试拨动传动组，检查是否有过紧或与固定部分碰撞现象。

（3）全部安装完毕，总检合格后，才能进行风机的试运转。

为了防止电机过载烧毁，在风机启动时，必须在无载荷（将进风阀门关闭，出风阀门稍开）的情况下进行，如情况良好，逐步开启阀门直到规定的工况为止。在运转过程中应严格控制电流，不得超过额定值。

风机的操作：

（1）风机启动前，应进行下列准备工作：ａ.将进风阀门关闭，出风阀门稍开。 ｂ.检查风机各部的间隙尺寸，转动部分与固定部分有无碰撞及摩擦现象。

（2）风机启动后，达到正常转速时应在运转过程中经常检查轴承温度是否正常，当轴承温度没有特殊要求时，轴承温升不得超过周围环境温度的40℃：轴承部位的均方根振动速度值不得大于6.3mm/S。如发现风机有剧烈的振动、撞击，轴承温度迅速上升等现象时，则必须紧急停车。

六、通风机的维护

风机维护

工作注意事项：

①只有风机设备完全正常的情况下方可运转。

②如风机设备在检查后开动时，则需注意风机各部位是否正常。

③定期清除风机内部积灰、污垢等杂质，并防止生锈。

④为确保人身安全，风机的维护必须在停机时进行。

2.风机正常运转的注意事项：

①在风机开机、停机、或运转过程中，如发现不正常现象时应立即进行检查，若是小故障应及时查明原因设法消除。发现大故障应立即停机检修。

②除每次检修后应更换润滑剂外，正常情况下根据实际情况更换润滑剂。

七、通风机主要故障及原因

1.风机剧烈振动

①风机轴与电机轴不同心，皮带轮槽错位。

②机壳或进风口与叶轮摩擦：

③基础的刚度不够或不牢固：

④叶轮铆钉松动或叶轮变形：

⑤叶轮轴盘孔与轴配合松动：

⑥机壳、轴承座与支架，轴承座与轴承盖等联接螺栓松动：

⑦风机进、出口管道安装不良，产生共振：

⑧叶片有积灰、污垢、叶片磨损、叶轮变形、轴弯曲使转子产生不平衡。

2.轴承温升过高

①轴承箱剧烈振动

②润滑剂质量不好，变质或含有灰尘，沙粒、污垢等杂质或填充量不足：

③轴承箱盖、座联接螺栓之紧力过大或过小：

④轴与滚动轴承安装歪斜、前后两轴承不同心：

⑤滚动轴承损坏或轴弯曲。

3.电机电流过大和温升过高

①开机时进、出气管道闸门未关：

②电机输入电压低或电源单相断电：

③受轴承箱剧烈振动的影响：

④主轴转速超过额定值。

八、单机产品成套供应范围

风机1台，配电机1台，地脚螺栓1付（NO4～6.3,4套，NO7.1以上8套）联轴器1套（NO7.1～16）。

九、订货须知

1.订货时须注明风机的机号、转速、风量、压力、出风口角度、旋转方向以及电机型号、规格。

2.9-26NO8(2900r/min)和（NO16(1450r/min)离心通风机叶轮系采用优质合金钢板制造，订货时须与制造厂协商。
